S-OIL RUCP 대형 고도화 프로젝트 내 Area 4 폐수처리 계통(WWT) 설비의 2D 배관 설계, PDS 기반 3D 모델링, 배관 응력 해석 및 구조 계산을 포함한 종합 설계 엔지니어링 용역 수행
Project · 개요
설계 · 제작 · 시운전.

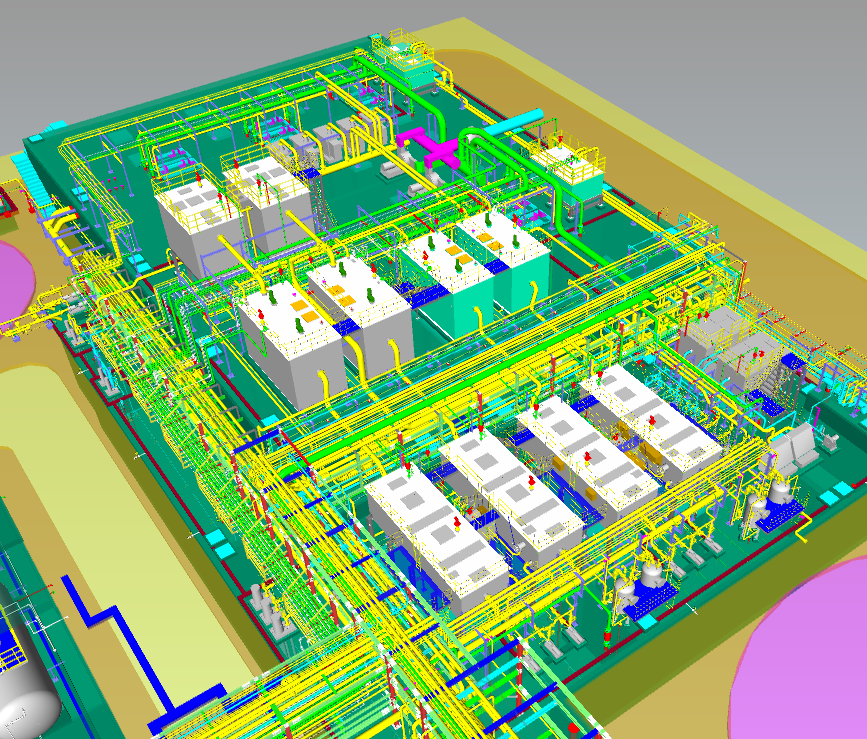

S-OIL RUCP 폐수처리 패키지(Area 4 WWT) 설비의 정밀 시공성과 구조적 안정성을 확보하기 위한 종합 배관 엔지니어링 사업. 원청사 및 발주처의 엄격한 기술 시방에 맞추어 P&ID 및 G.A 도면 검토를 시작으로 배관 배치도(Piping Arrangement), 지지대 상세도(Pipe Support Layout) 및 파이프 랙(Pipe Rack) 도면 설계를 수행함 . 특히 고도의 안전성이 요구되는 대형 정유 플랜트 특성을 고려하여 배관 응력 해석(Pipe Stress Analysis)과 파이프 랙 구조계산을 완수하였으며, PDS 3D Modeling을 통해 단계별(30%, 60%, 90%) 모델 리뷰 및 간섭 체크(Clash Check)를 통과하여 현장 시공 오류를 제로화하는 상세 설계 도서 일체를 출포함
Highlights
이 프로젝트가 증명한 것.
- S-OIL 대형 고도화 플랜트(RUCP) 내 폐수처리 계통 배관 상세설계 수행

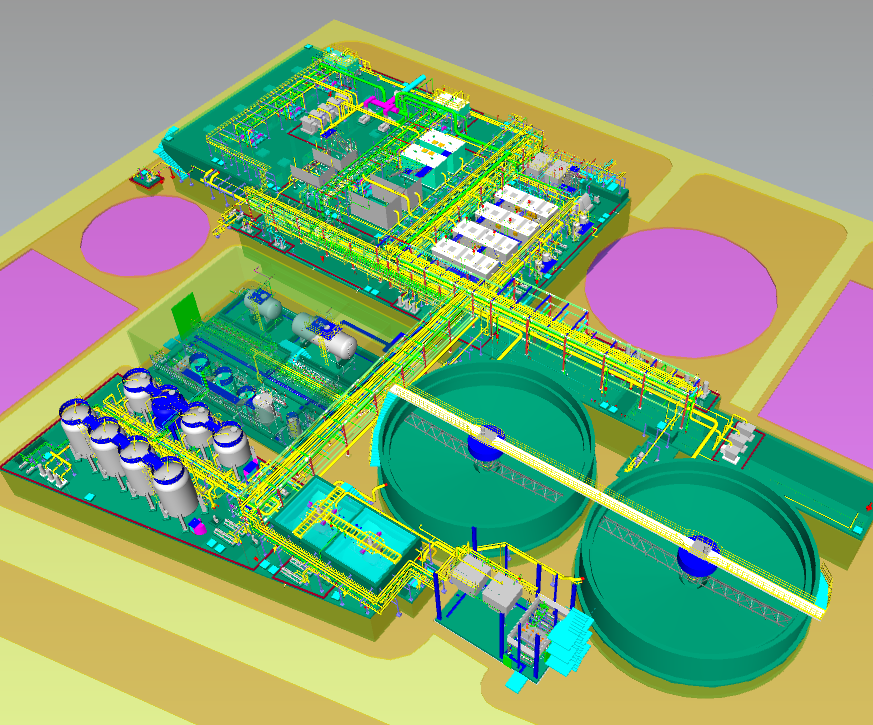

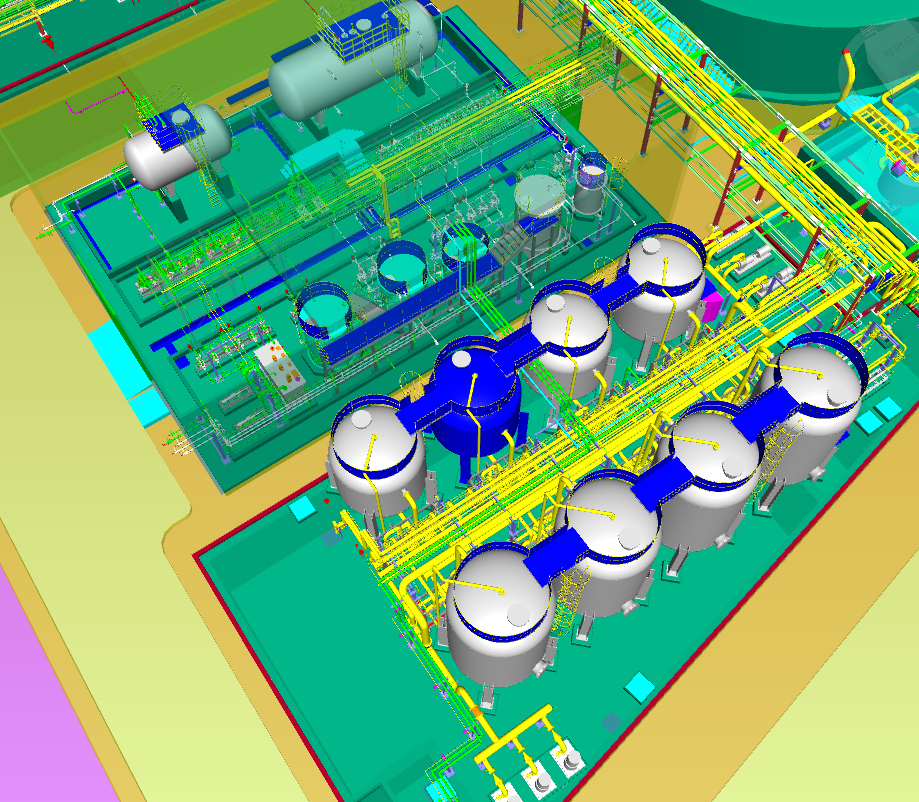

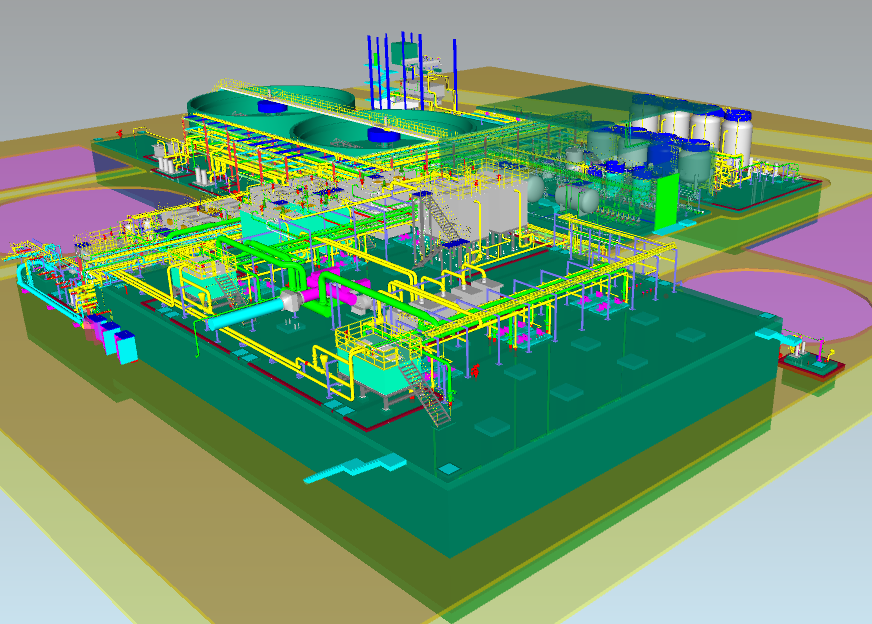

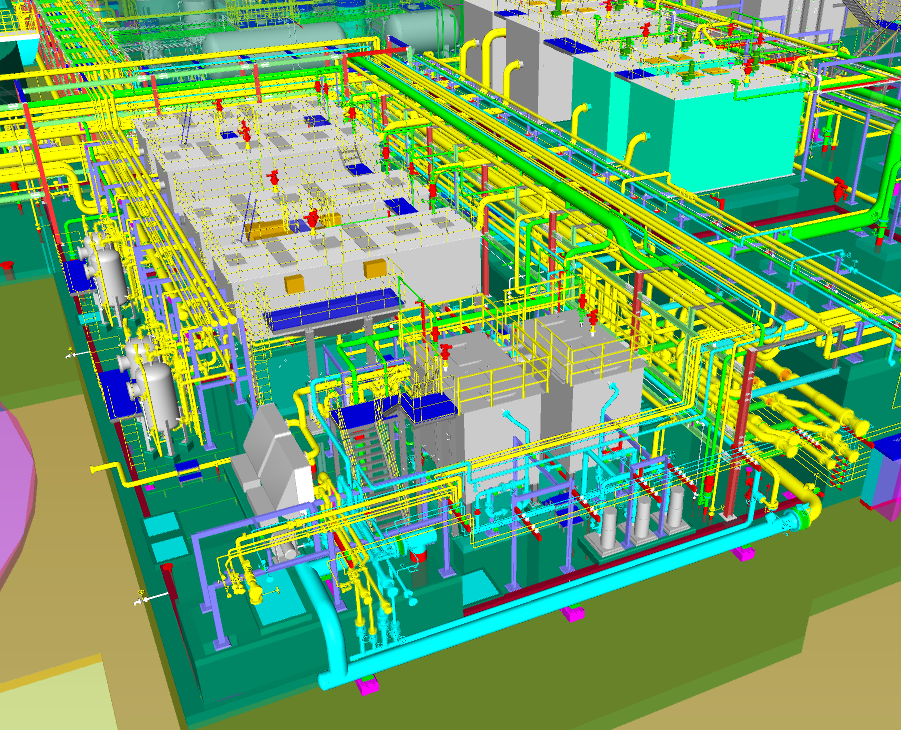

- PDS 프로그램을 활용한 고정밀 3D 배관 모델링 및 단계별(30%/60%/90%) 모델 리뷰 통과
- 배관 배치도, ISO 도면, 지지대 상세도 및 정확한 물량 산출서(BOM) 도출
- 시공 오류 최소화를 위한 기초 평면도, 슬리브(Sleeve) 및 매설판(Embedded Plate) 설계 반영
