3D 모델링으로,
먼저 지어보고 설계합니다.
OverviewCADWorx Plant 기반의 3D 모델링으로 배관·기기·구조를 가상으로 말아보고, SKID와 배관을 상세 설계합니다.
Our Approach
도면이 아닌
3D 모델로 설계합니다.
미래엔지니어링은 CADWorx Plant를 전사 표준 도구로 채택하여, 배관·기기·구조를 3D 모델로 통합 설계합니다. 평면 도면만으로는 잡아낼 수 없는 간섭과 간격을 설계 단계에서 사전 검증합니다.
특히 SKID와 배관의 상세설계에 강점을 가지고, 컴팩트한 레이아웃과 정확한 자재 산출(BOM·MTO)로 후단 제작·시공의 오류를 최소화합니다.
- CADWorx Plant 3D 모델링 · 배관·기기·구조 통합 모델
- SKID 상세설계 · 컴팩트 레이아웃·프레임 설계
- 배관 상세설계 · ISO 도면·Spool 도면 산출
- 간섭 검토(Clash Check) · 설계 단계 사전 해소
- BOM · MTO · 정확한 자재 산출로 낭비 최소화
Capabilities · 설계 역량
Software
CADWorx
Plant 3D · 배관·구조·기기 통합 모델링
Detail Design
SKID+배관
SKID·배관 상세설계 및 ISO 도면
Clash Check
간섭0
3D 모델 간섭 검토로 재작업 억제
Deliverables
ISOBOM
ISO 도면 · BOM · MTO 자재 산출

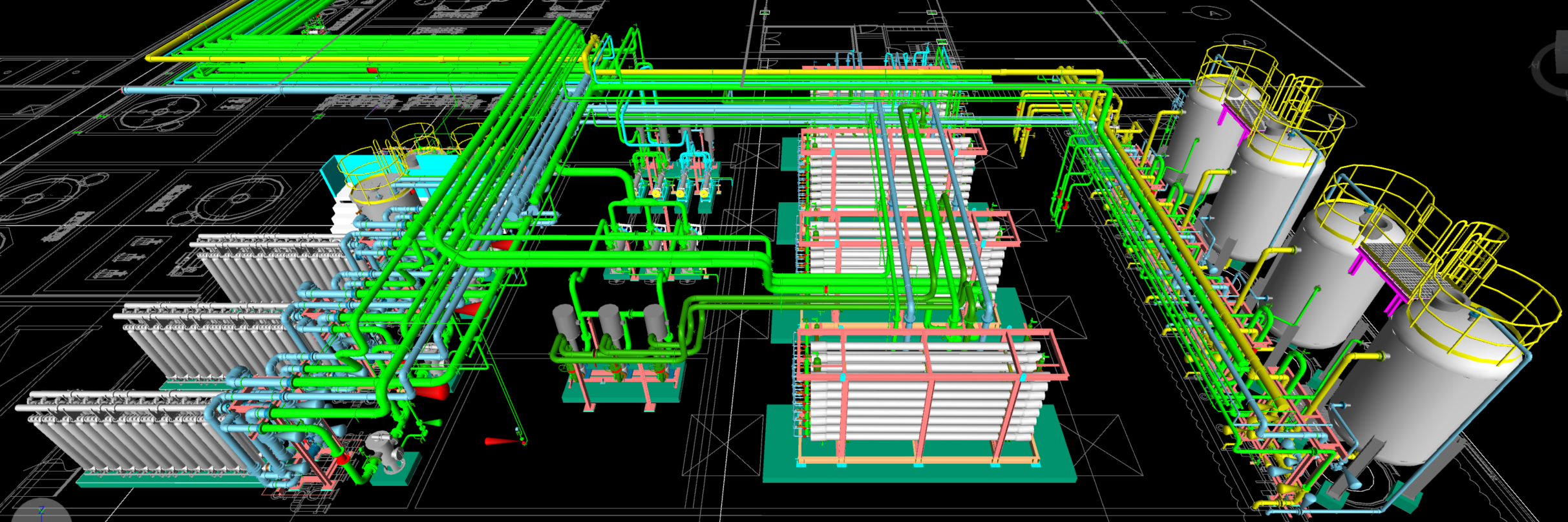

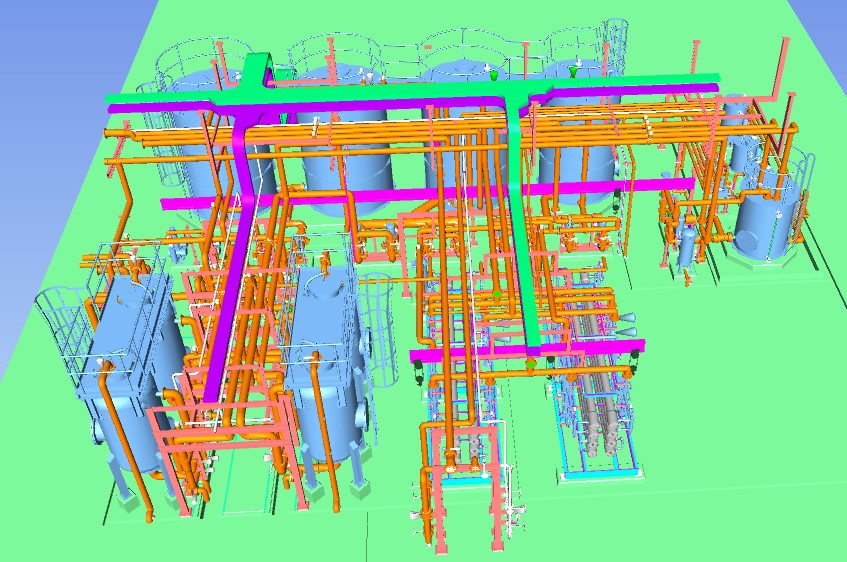

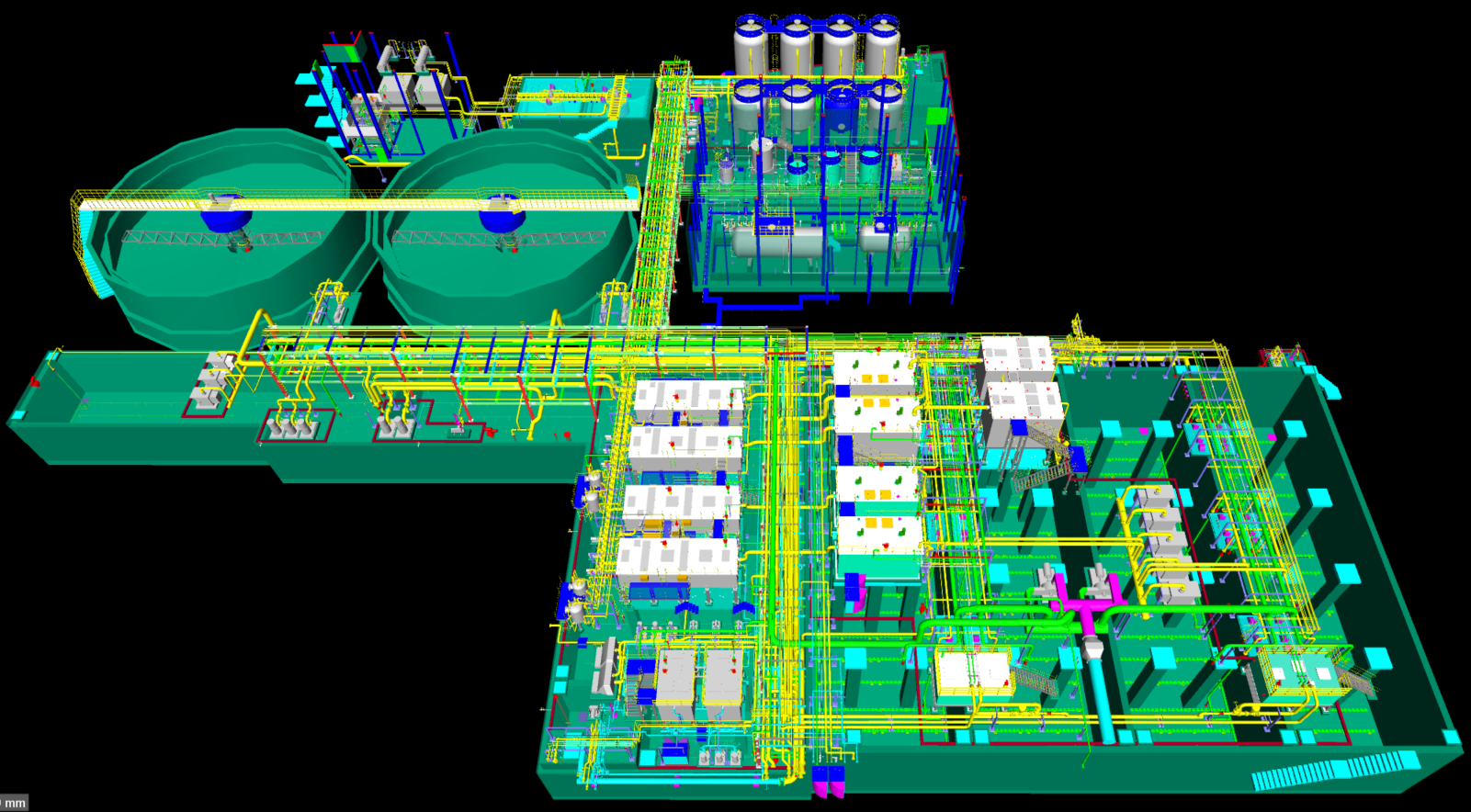

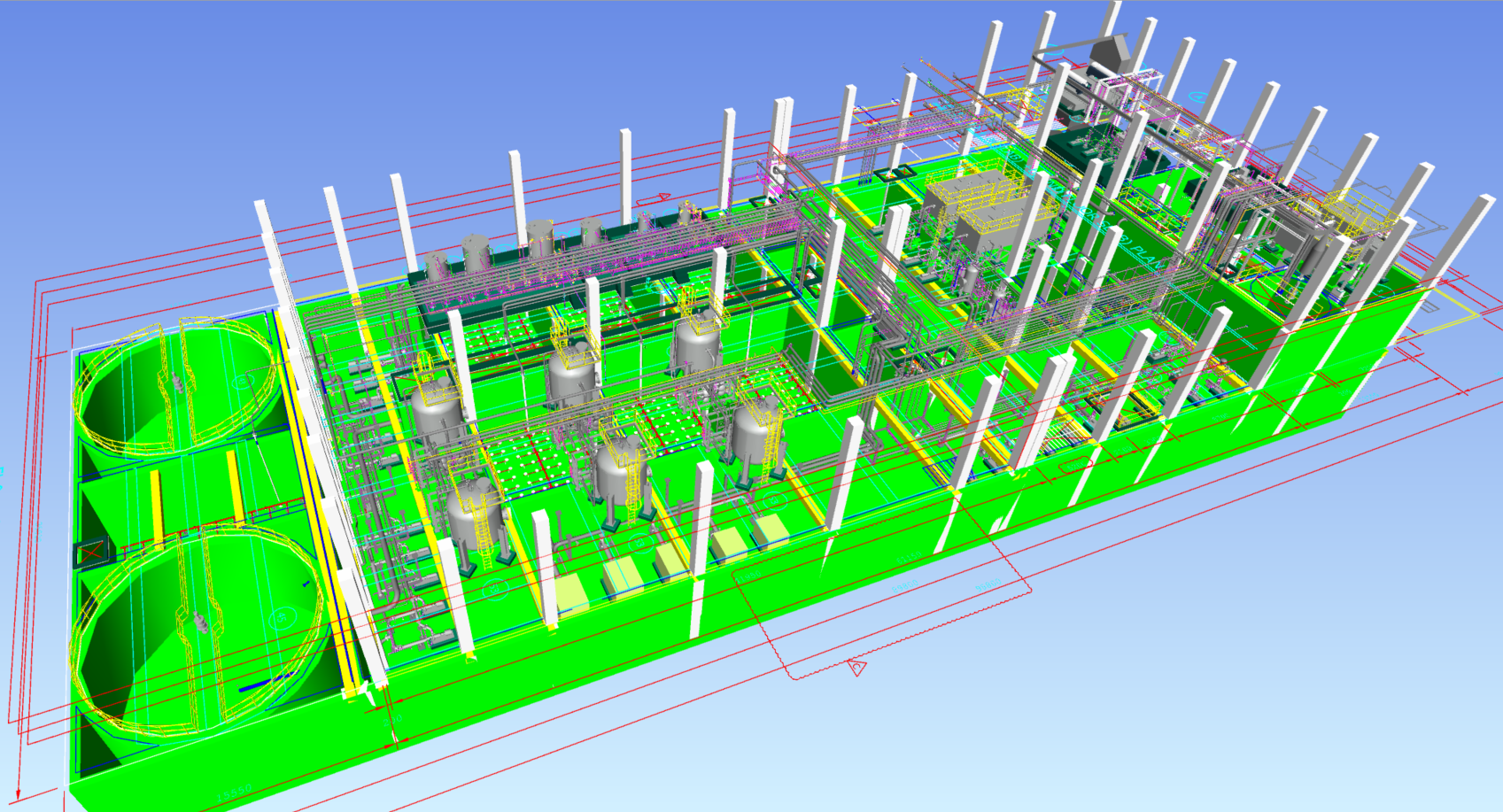

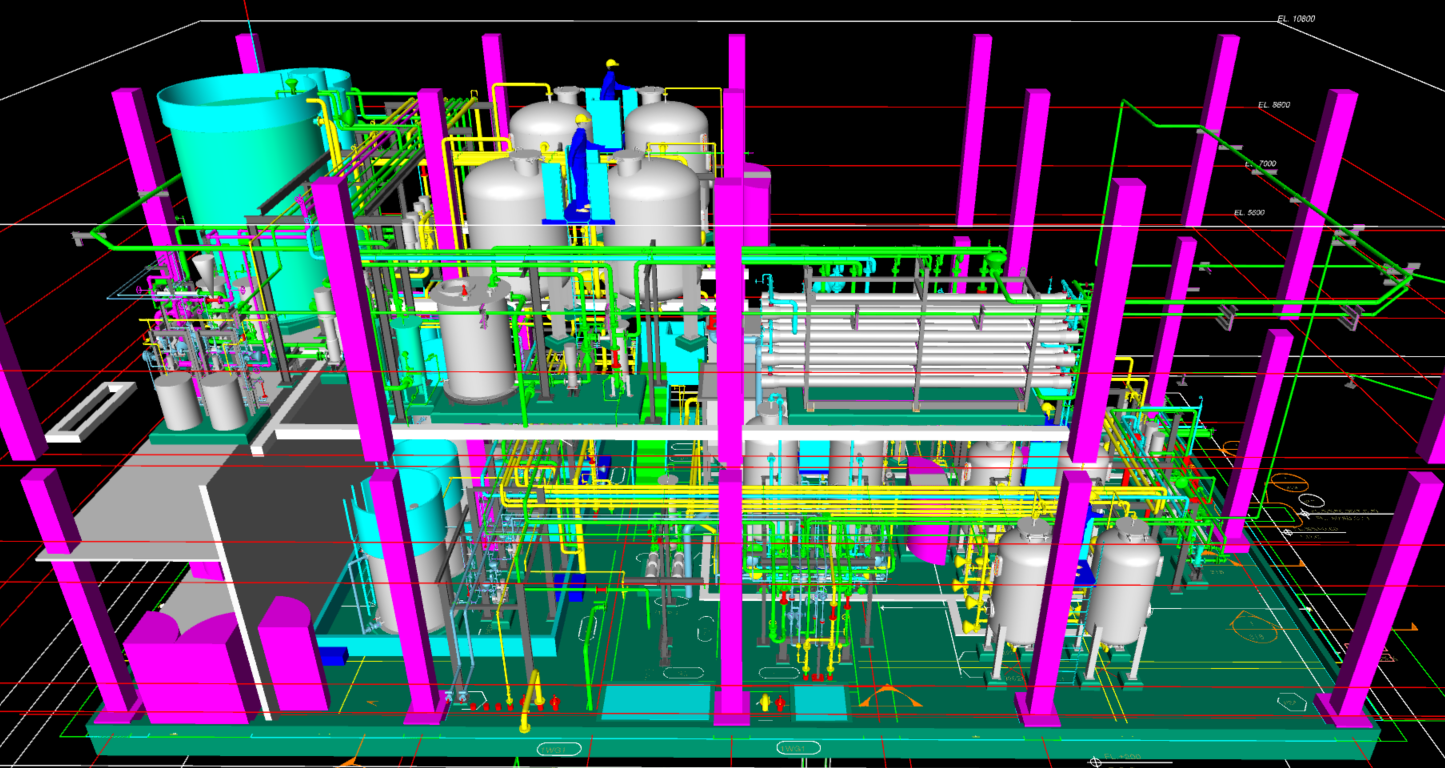

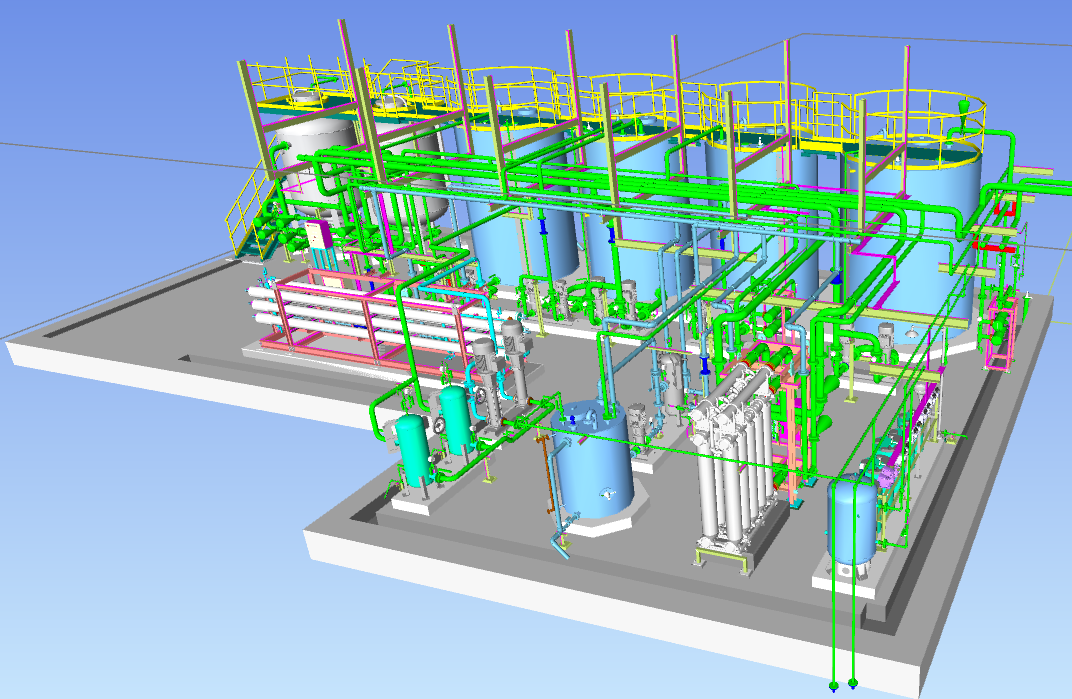

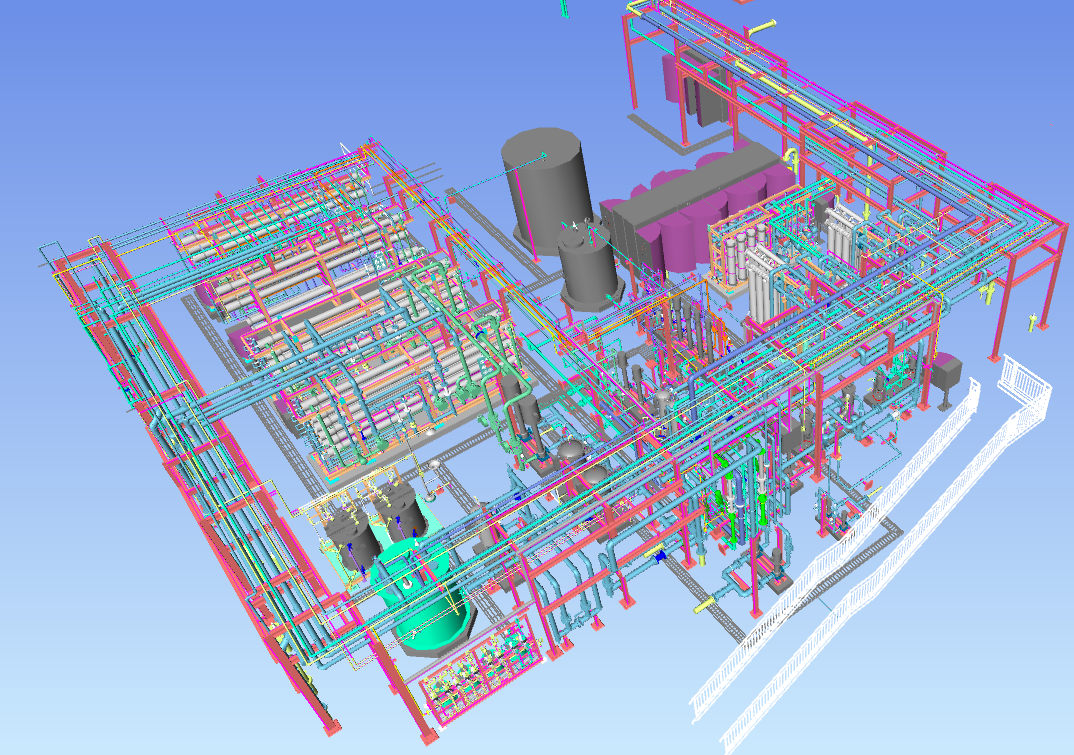

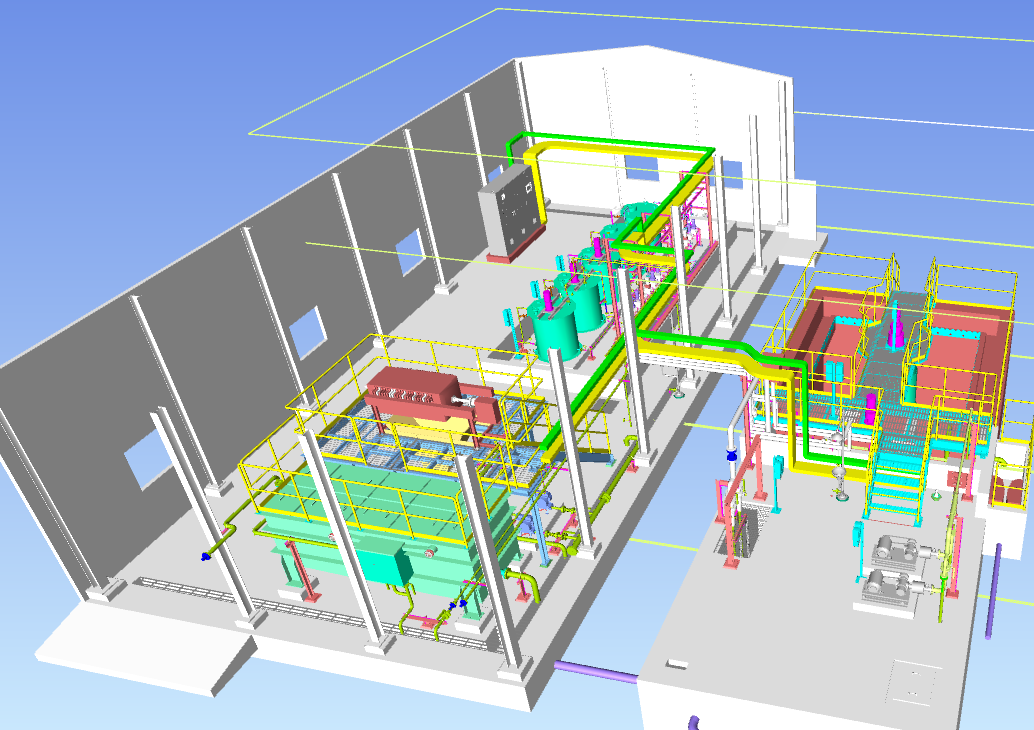

CADWorx 3D Modeling · 프로젝트 모델링 사례
